MF001

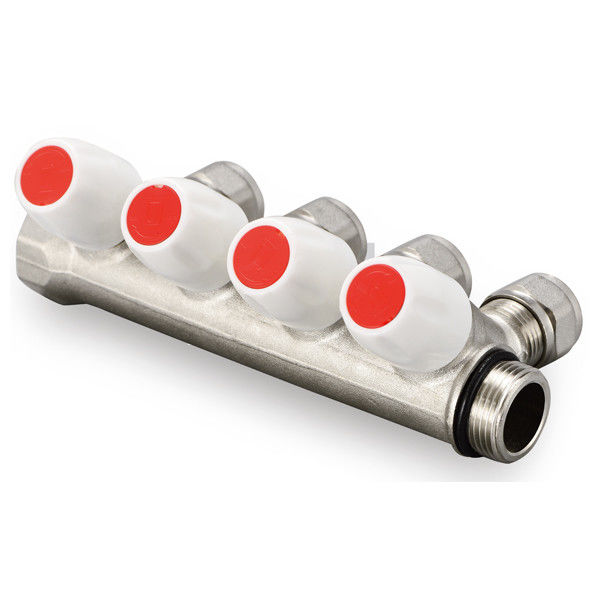

Merkezi ısıtma koleksiyonu

Sıcaklık;5-95°C

12 ve 16 mm PEX montajı;En fazla çalışma basıncı;1 Mpa ((10Bar)

Çalışma basıncı;0.7Mpa

3/4′′ ve 1′′ iki seçenek tarafından

Diverter montajı test için tamamlanmıştır.

1. Su giriş ve geri dönüş valfleri açın, manifold içine ana su, akış ölçer kırmızı kılıfını kaldırın akış ayarlamasını döndürün (kollektör spoli açık).
2Otomatik egzoz küçük kapağı gevşet, egzozu otomatik duruma bırak, manifoldun içindeki havayı boşalt.
3Güvenlik sızıntılarının olup olmadığını görmek için sistemi tamamen açık durumda test edin ve sistemi 24 saat boyunca test edin (basınç 1.0 ~ 1.2MPa'da dengelenir),
4. basınç testi 24 saat, her bir bileşen bağlantı noktasında su sızması veya damlama fenomeninin olup olmadığını kontrol edin.ve tekrar test.
5Sistem test göstergeleri kullanıcıların gereksinimlerini tam olarak karşılayabilir ve basınç sistemi basıncı sabit kullanım için kullanıcıların gereksinimlerine göre normal kullanım basıncına geri döner.
Not: Sistemin en yüksek basınç değeri 1,2MPa'yı geçemez.

Merkezi PEX (çapraz bağlantılı polietilen) ısıtma koleksiyonu, ısıtılmış suyu veya diğer sıvıları bir bina boyunca dağıtan bir tesisat sistemidir.Kollektif bir kazan veya diğer bir ısı kaynağına bağlanır ve duvarlardan geçen PEX boruları ağından ısıtılan sıvıyı dağıtırPEX merkez ısıtma koleksiyonu uygulamaları, hammaddeleri, kurulumları, boyutları ve ipuçları hakkında daha fazla bilgi:

Manifold nedir?

Bir manifold, sıvı, gaz veya elektrik sinyalleri akışını birden fazla çıkışa veya bileşene dağıtmak, kontrol etmek veya düzenlemek için tasarlanmış bir cihazdır.Akışın bölündüğü veya birleştirildiği merkezi bir merkez veya kavşak noktası olarak hizmet eder., verimli ve organize bir dağıtım sağlıyor.

"Çeşitli" terimi, belirli uygulamaya bağlı olarak farklı cihaz veya sistem türlerine atıfta bulunabilir.

Akışkan Manifold: Akışkan sistemlerinde, bir manifold, tek bir kaynaktan birden fazla çıkış veya kanala akışkan akışı dağıtan bir yapıdır.Hidrolik sistemlerSıvı koleksiyonları metal, plastik veya kompozit malzemeler gibi malzemelerden yapılabilir ve genellikle valfler, armatürler,ve akışı kontrol etmek ve yönlendirmek için bağlantılar.

HVAC Manifold: Isıtma, havalandırma ve klima (HVAC) sistemlerinde, bir manifold, havanın veya soğutma maddesinin akışını farklı bölgelere veya bileşenlere dağıtmak ve dengelemek için kullanılır.Bir bina veya sistem boyunca uygun hava akışı ve sıcaklık kontrolünü sağlamaya yardımcı olur.

Elektriksel manifold: Elektriksel sistemlerde, bir manifold, elektrik sinyalleri veya gücünün birden fazla bileşene veya devreye dağıtılmasını ve düzenlenmesini sağlayan bir cihazdır.Bağlantıları içerebilir.Elektrik akımlarının akışını kolaylaştırmak için, terminaller veya basılı devre kartları (PCB'ler).

Egzoz manifold: Otomobil motorlarında, egzoz manifoldü her silindirden egzoz gazlarını toplayıp tek bir egzoz borusuna yönlendirir.Egzoz gazları için merkezi bir bağlantı noktası olarak hizmet eder ve motor performansını optimize etmeye yardımcı olur.

Bir ısıtma koleksiyonu, aynı zamanda bir ısıtma dağıtım koleksiyonu veya bir ısıtma devri koleksiyonu olarak da bilinir,bir binanın içindeki farklı bölgelere veya devrelere sıcak su veya ısı taşıyan sıvıyı kontrol etmek ve dağıtmak için hidrolik ısıtma sistemlerinde kullanılan bir cihazIsıtma sisteminin besleme ve dönüş hatları için merkezi bir merkez olarak hizmet verir ve her bir ısıtma bölgesinde bireysel kontrol ve sıcaklık düzenlemesini sağlar.

Minifold'in Uygulamalar

• Konut ve ticari ısıtma sistemleri
• Yer ısıtma sistemleri
• Alt tahta ısıtma sistemleri
• Hidronik ısıtma sistemleri

Hammaddeler:

• PEX boruları
• Bakır veya paslanmaz çelikten kolektif
• Boru armatürleri ve adaptörleri
• İzolasyon
• Montaj koltukları

Minifold nasıl kurulur

1. Isıtma bölgelerinin veya odalarının sayısını belirleyin ve her bölge için gerekli PEX borusunun uzunluğunu hesaplayın.
2. Kolleksiyonu merkezi bir yere, genellikle ısı kaynağına yakın bir yere yerleştirin ve besleme ve dönüş hatlarına bağlayın.
3. PEX borularını her bölgeye yerleştirin ve armatürler ve adaptörler kullanılarak manifold'a bağlayın.
4. PEX borularını yalıtın, böylece ısı kaybını en aza indirir ve verimliliği artırırsınız.
5. Kolleksiyonu duvara veya yere destekleyerek monte edin.
6. Sistemi suyla doldurun ve borulardaki havayı temizleyin.

Boyutlar: Merkezi PEX ısıtma koleksiyon sistemleri, ısıtmak için tasarlandıkları bölge veya oda sayısına bağlı olarak çeşitli boyutlarda mevcuttur.Manifold'lar en az iki port ve en fazla 24 veya daha fazla olabilir.PEX borularının boyutu ayrıca ısıtma yüküne ve boruların uzunluğuna bağlı olacaktır.

İpuçları:

• Isıtma yükü ve boruların uzunluğu için manifold ve PEX borularının uygun boyutlara sahip olduğundan emin olun.
• Uzun ömürlü ve sızıntısız bir kurulum sağlamak için yüksek kaliteli PEX borular ve ekipmanları kullanın.
• PEX borularını ısı kaybını en aza indirmek ve enerji verimliliğini artırmak için yalıt.
• Sistemin hasar görmesine neden olabilecek gürültülü çalışmayı ve hava ceplerini önlemek için borulardaki havayı temizleyin.
• Isıtılmış sıvının sıcaklığını kontrol etmek ve konfor ve verimliliği artırmak için karıştırma valfi kurmayı düşünün.
